污泥干化技術在石化污水處理場中的應用
【無錫純水設備http://m.ccdkw.cn】石化行業的工業污水處理場在實際生產運行過程中會產生大量的剩余污泥和浮渣，經沉降濃縮、機械脫水后，污泥含水率達到85%左右。存在污泥轉移處置量大、處置費用高等問題，采用空心槳葉式污泥干化處理技術，將脫水后污泥含水率由85%左右降低到40%以下，可以有效降低污泥產生量。
剩余污泥和浮渣的處置是當前石化行業工業污水處理場面臨的突出問題，國內常規的處置方案為污泥和浮渣經沉降濃縮后機械脫水，經帶式或離心脫水機處理后污泥的含水率可達到 80%~90%左右。目前行業內后續設置污泥焚燒裝置的企業不多，因此大部分企業將脫水后的污泥轉移至相關危險廢物處置單位處置。在實際的生產運行中，剩余污泥產生量大，處理成本高、儲存轉移量大成為制約生產運行的環保難題。采用污泥干化技術，脫水后的污泥經過干化處理，含水率降低到 40% 以下再焚燒處理，可以很好地達到減量化的處置目標。
1 污泥干化技術
1.1 污泥干化的方式
污泥干化的過程就是通過熱量的傳遞，將污泥中的含水量蒸發出來的過程。按照干化的方式可以分為直接干化式和間接干化式，直接干化式是將熱源（一般為蒸汽）直接與污泥混合接觸，通過熱量交換將水分蒸發，實現污泥的干化；超純水設備間接干化式是熱源和污泥間接接觸，通過熱量的傳遞將熱量傳遞到污泥中，實現污泥中水分的蒸發。由于石化行業污水處理場來水中的成分復雜，剩余污泥中含有大量的油、苯系物等化工物質，采用直接干化式一方面增加了干化廢氣和水汽量，另一方面還存在一定的安全隱患，因此選取間接干化式是科學合理的工藝。
1.2 污泥間接式干化的原理
間接干化式的典型代表設備為槳葉式干化機，某石化公司工業污水處理場使用的為江蘇金陵干燥科技有限公司生產的空心槳葉式污泥干化機。干化機以廠區內過熱蒸汽減溫減壓后作為干化熱源，污泥干化主要設備為空心槳葉干化機，干化機主機由內部相互咬合2根槳葉和外部W型殼體組成，槳葉由外部的電機驅動，槳葉和殼體為中空結構，作為熱源的蒸汽通入槳葉和殼體進行傳導加熱，濕污泥在槳葉和殼體中間空隙通過槳葉的咬合旋轉進行混合推動，濕污泥在污泥干化機內推進的過程中，蒸汽端傳遞的熱量實現了濕污泥中含水量的蒸發。濕污泥的干化過程是密閉的環境下進行的，干化過程中產生的廢氣經風機取出后進入臭氣治理裝置進行處理，干化機內部通過密封和微負壓控制和氮?dú)獗Ｗo(hù)的手段實現了干化系統的本質安全，干化后的干污泥在干化機出口進行收集后，進入后續處理流程繼續處理。
2 污泥干化技術應用

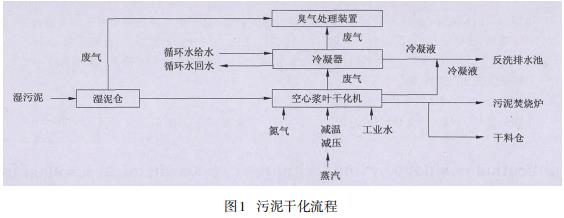

污泥干化裝置主要由儲存及進料系統、干化機、出料系統、蒸汽減溫減壓系統、噴淋除塵等系統組成。工藝流程見圖1。
2.1 污泥性質分析
該項目處理的污泥是由某石化公司4座工業污水處理場的含油污泥、剩余活性污泥以及浮選池排出的浮渣等組成。其中污水處理場含油污泥主要來自溶氣氣浮系統排出的浮渣和沉泥，其主要成分為水、油、泥及其所含的各種化學物質。含油污泥中的油組分來源為上游化工裝置排水中含有的溶解態、乳化態和非溶解態的石油類，在污水處理的過程中通過溶氣氣浮釋放出來或被活性污泥、懸浮物等物質附著，最后隨浮渣和污泥排放出來。沉積污泥中所的主要成為無機的礦物成分以及粘土礦物和一些氧化物為主。其中污水處理場剩余活性污泥來自生化系統排泥，其主要是微生物，含水率較高，與含油污泥、浮渣和沉泥相比，具有含泥量、含油量較低的特點，該污泥好絮凝，前期脫水效果明顯。綜合上述各類污泥，石化行業工業污水處理場的污泥有著粘度大、流動性差、成分復雜等特點，特別是污泥中的各種礦物形成了穩定的膠體，在干化過程中含水率在 60% 左右時粘稠度很大。
2.2 常用工藝及比選
目前國內常用的污泥處理工藝主要有脫水后焚燒、干化后焚燒、干化后鍋爐摻燒、脫水固化后填埋等。
2.2.1 脫水后焚燒
國內大多數污泥的處置流程是污泥經沉降濃縮和機械脫水后，直接通過焚燒工藝處理，可以減少污泥量，焚燒后的殘?jiān)ノU填埋場填埋處理。由于機械脫水后污泥的含水率基本是在 80%~90% 左右，污泥的含水率較高、熱值極低，焚燒過程需消耗大量燃料維持焚燒溫度，以保證污泥燃燒前水分的蒸發處理，因此高含水率污泥在焚燒的過程中由于夾帶大量的水蒸氣，產生的廢氣量大，且焚燒爐內部和再燃室溫度容易偏低，存在尾氣處置不達標等二次污染的隱患。此外，若焚燒爐和脫水裝置距離遠，還會產生轉運量大，存儲空間大等一系列問題。
2.2.2 干化后焚燒
機械脫水后的污泥，通過不同類型的干化設備進行減量化處理，有效去除污泥中的含水率后，形成半干化或全干化污泥顆粒后去焚燒爐焚燒處理，焚燒殘?jiān)ノｋU(xiǎn)廢物填埋場處置。由于干化后污泥含水率降低，半干或全干污泥熱值大幅提升，焚燒過程僅需添加少量燃料即可完成污泥的焚燒處理。
2.2.3 鍋爐摻燒
污泥通過干化設備降低含水率后，形成的干化顆粒運送至鍋爐裝置與燃料煤混兌摻燒，焚燒的殘?jiān)梢酝勖夯乙煌辉倮茫擃惞に嚹壳皟H適用于生活污水處理場剩余污泥的處置，工業污水處理場剩余污泥的應用還需要后續的探討和實踐。同時也存在污泥中含砂量大、熱值沒有燃料煤高等不利影響。
2.2.4 固化填埋
脫水后的污泥采用水泥或者石灰與污泥混合，固化后去填埋場填埋處理。但填埋處理要充分考慮滲濾液的問題，由于污泥中有機物含量高，在填埋場防滲層遭到破壞后，將會對地下水產生不可預期的污染和影響，環境風險高。
2.2.5 工藝比選
通過對污泥性質的分析，同時綜合當前行業處理技術的對比，將原污泥工藝流程“沉降濃縮+機械脫水+焚燒”工藝改進為“沉降濃縮+機械脫水+干化+焚燒”的工藝。通過增加污泥干化過程，降低進入污泥焚燒爐的泥餅含水率，大幅度縮減污泥量，提高污泥熱值，節約焚燒爐燃料的同時保證污泥焚燒的效果，產生的廢氣經收集后再處理。
3 污泥干化技術應用效果
3.1 污泥干化過程
（1）污泥處置流程：上游裝置產生的泥餅由車或螺旋輸送機送至濕泥倉儲存，通過濕料倉底部防架橋的輸送機和泥漿泵倒入干化機內，濕污泥在干化機內被旋轉的漿葉片的攪拌、推動，經過與漿葉和殼體的充分接觸，污泥中的表面水和微生物的細胞水被逐漸的干燥蒸發，干燥后的干污泥從干化機末端出料口排出，進入后續的處置流程。
（2）廢氣處置流程：在污泥干化處置過程中蒸發出的廢氣，由尾氣高壓風機將其自干化機內引出，在經過除塵、噴淋洗滌、降溫等處理后，送至毒氣治理裝置處理合格后排放。
（3）熱媒使用流程：廠區管網輸送的 1.0 MPa過熱蒸汽，經減溫減壓后控制壓力在0.5 MPa、溫度164 ℃左右，蒸汽經旋轉接頭流入空心槳葉和干化機殼體中，間接加熱物料，使用后蒸汽產生的凝液通過疏水裝置外排。
（4）公用工程流程：為保證干化機運行過程中的安全，當干化機內氧含量超過2%時，系統設置連鎖程序，自動往系統內補充氮?dú)猓行П苊庋鹾扛咴斐筛苫瘷C(jī)內可燃?xì)獗ɑ蚋苫笪勰嘈纬煞蹓m爆炸。工業水作為噴淋洗滌水，取出廢氣中的煙塵顆粒。循環水作為冷卻水降低煙氣溫度，保證后續進入生化系統對微生物產生不良影響。
3.2 污泥干化出泥效果
任意選取2017年污泥干化裝置運行期間出泥含水率數據，繪制曲線，污泥干化裝置出泥含水率見圖2。
由圖 2 可見，污泥干化裝置出泥含水率平均29.0%，達到了設計目標 40% 以下的預期，滿足生產需要。
4 結束語
（1）采用空心槳葉式的污泥干化設備，成功實現了某石化公司工業污水處理場剩余污泥的減量化處置，裝置投用后污泥的減量率能達到 75% 以 上，干化后污泥的含水率在30%左右，成為半干污泥后進入焚燒爐處置。通過污泥干化可以將100 t污泥減量至25 t以下，大大減少了污泥產生量。
（2）污泥干化系統運行穩定，熱源利用率高。在裝置運行的過程中可以通過調整槳葉旋轉速度和裝置進料量有效控制污泥的干化效果，同時實現裝置的節能優化運行。
（3）系統采用負壓形式，根據不同的情況盡可能減少排氣風量，從而降低尾氣處理成本，對于污泥蒸發的臭味排入毒氣治理裝置。
（4）設置有效的干化機腔體內氧含量自動控制、抽氣系統和噴淋系統，實現了本質安全，提高了裝置運行的安全系數。無錫純水設備,無錫水處理設備，無錫去離子水設備, 醫院用純水設備
